Auf Basis unserer neusten Entwicklung ist eine Elektromotor Serie in BLDC Technik entstanden die über eine extrem hohe Leistungsdichte gepaart mit höchsten Wirkungsgraden verfügt.

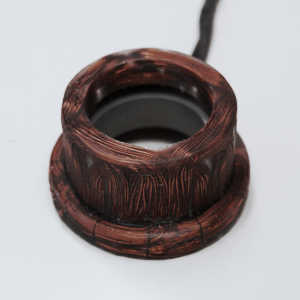

Diese bürstenlose Motoren werden mittels einer hochpoligen Luftspalttechnik aufgebaut und basieren auf einer freitragenden vergossenen Wicklung mit hoher Temperaturbeständigkeit.

Die bürstenlosen Antriebe können als Innenläufer oder als Außenläufer aufgebaut werden und eigenen sich auch hervorragend  als hocheffiziente 3-phasen BLDC Generatoren.



Brushless BLDC Motoren in VLS-Technologie



Hocheffiziente Motor & Generator Serie in vielpoliger Luftspalttechnik für Getriebe- und Direktantriebslösungen.

Anwendungen Motoren :

eMobilität, eBike, Pedelec, S-Pedelec, Scooter, Powerbike, Lastenräder, Kleinfahrzeuge.

Anwendungen Generator:

Windkraft, Wasserkraft, Blockheizkraftwerk (BHKW), dynamische Bremsen.

Vorteile:

  • Kein Rastmoment
  • Geringe Drehmomentwelligkeit
  • Leises Laufverhalten
  • Sehr gute Leistungsdichte
  • Höchster Wirkungsgrad

Technik:

Der hohe Wirkungsgrad dieser Elektromotoren Serie wird erreicht durch die geringen Eisenverluste im Drehzahlbereich bis 6000 RPM. Diese liegen Systembedingt bei ca. 1/6 eines zahnbehafteten Stators. Durch den vielpoligen Aufbau sinkt gleichzeitig das Motorgewicht bei identischer Leistungsfähigkeit.

Standard-Serie mit einem Durchmesser von 40, 60, 80, 100, 120, 160 und  200 mm sowie einem Leistungsbereich bis 25 KW in Vorbereitung.

Musterlieferzeit
Standard-Serie: 6-10 Wochen
kundenspezifische Baureihen:  8-14 Wochen



Baureihe VLS100

  • Bauart Innenläufer
  • Durchmesser 100 mm
  • Baulänge 60 mm
  • Gewicht 1800 g
  • Polzahl 8-polig

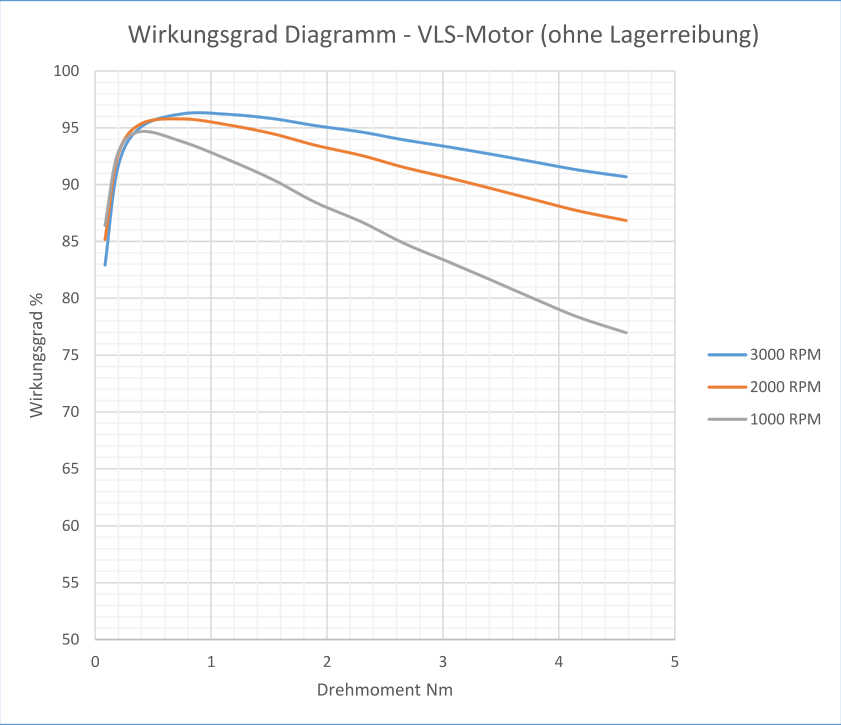

  • Maximaler Wirkungsgrad 96 %
  • Nennspannung 48V
  • Nenndrehzahl 3000 RPM
  • Nennmoment 1,9 Nm @ Dauer
  • Drehmoment kurzzeitig – 3.5 Nm @ 10 min.
  • Drehmoment peak – 7 Nm @ 10 sek.

Die Angaben basieren auf einer guten bis sehr guten Wärmeableitung des Motorgehäuse auf den Bauträger

BLDC Motor VLS100-60-IR-24W
